電動卷簾門的動力機構詳解

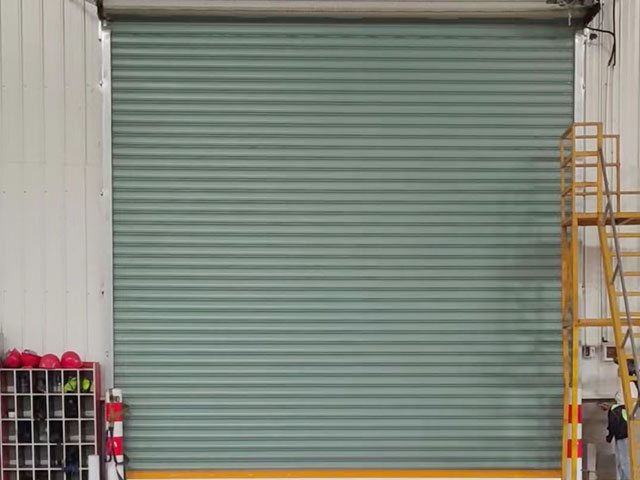

電動卷簾門是日常生活中常見的一種裝置，為人們所熟知和普遍，電動卷簾門的工作原理是利用電動驅動機構帶動卷簾門上下運動，具有省力、方便等優點。
電動卷簾門的動力機構包括電機和減速機構，減速機構包括齒輪箱、內齒圈、中心輪、行星輪、滾珠軸承、安裝軸、行星齒輪架和輸出軸，齒輪箱固定在齒輪箱輸出端的電機上，內齒圈固定在齒輪箱內，中心輪與電機的電機軸相連，行星齒輪分別與內齒圈和中心輪嚙合，行星齒輪通過安裝軸安裝在行星架上安裝軸之間設有行星輪和滾珠軸承，輸出軸位于行星架輸出端的中心。
聯軸器的輸入端與電機軸固定連接，聯軸器的輸出端設有輸入軸，中心輪固定在輸入軸上，行星齒輪的數量設置為3，還原機構的還原比為30:1。
工作時，電機通過行星減速機構帶動輸出軸旋轉，帶動卷簾門上下移動，其結構更簡單，制造成本更低，適合推廣應用。
